ZTA型阻尼彈簧隔振器的選用方法是什么？

發布時間：2022-06-27 13:55

ZTA型阻尼彈簧隔振器的選用方法是什么？

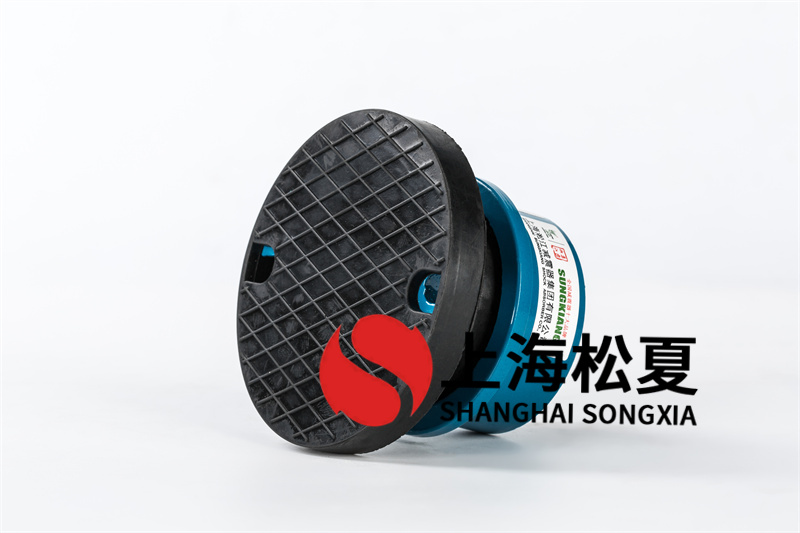

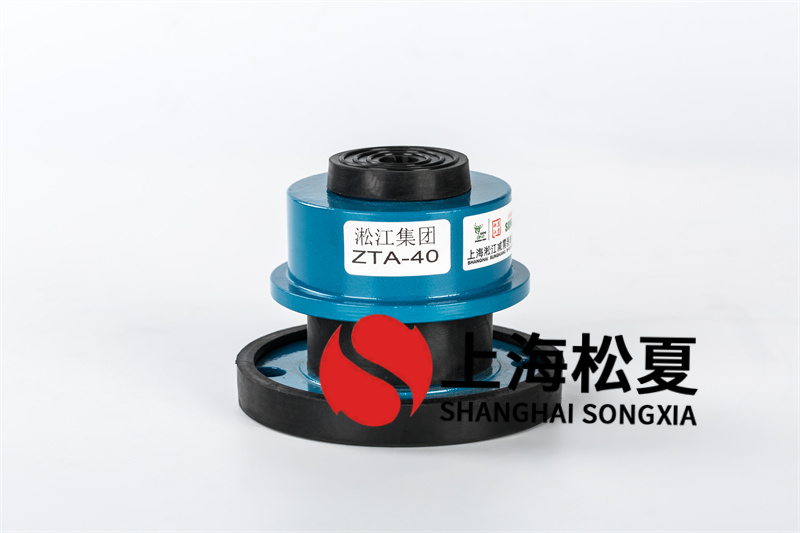

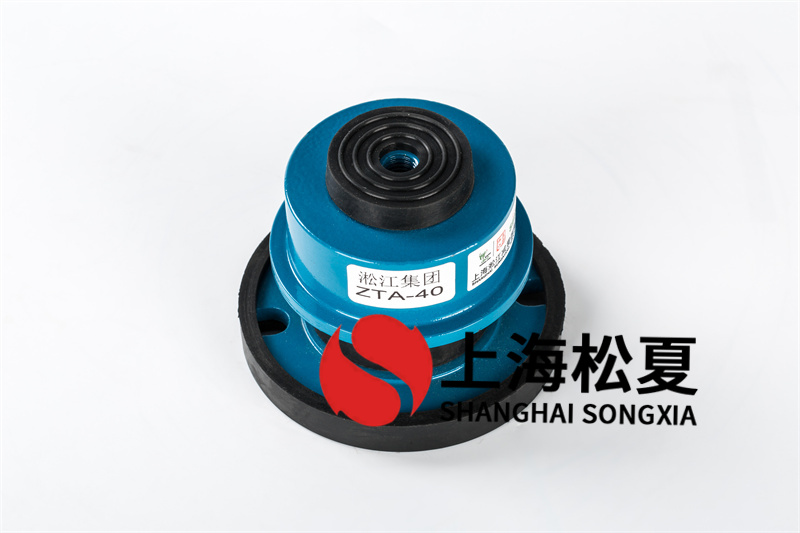

ZTA型阻尼彈簧隔振器以螺旋彈簧為主體zt型阻尼彈簧減震器安裝要求，配以阻尼材料、上下殼體、橡膠摩擦墊片等組成。該系列有30種載荷規格，選擇范圍廣，載荷范圍大，是其最佳額定值。負載范圍從1OON到67N，固有頻率在1.5到4.9Hz范圍內。適應性強，對主動、被動、隔震效果顯著。是降低噪音、減少振動危害、保護環境的理想隔振器。該產品阻尼比0.065，固有頻率低，阻尼比大。結構緊湊合理，優化了設計。對固體聲有明顯的隔離作用。它是一種多功能隔振元件。，基本可以滿足各種隔振工程的需要。

ZTA型阻尼彈簧隔振器按安裝方式不同可分為三種： 1、ZTA型不上下固定，可任意移動調整重心；2、ZTB型為上固定型；3、ZTC 型可上下固定，以適應各種安裝需要。

這種隔振器的選用方法是：

1、確定隔振系統的總質量W(N)，包括設備和底座的質量。

總質量 W=Q(靜態)+1.5R(動態)

Q=Q1（設備質量）+Q2（基礎質量）

當一般振動要求不嚴格，難以得到設備擾動力時，可用設備質量01乘以動載荷系數P來近似代替設備質量和擾動力。

G=Q1+1．5R=Q1·P

所以總質量W=G+Q2=Q1·P+Q2

P 動載荷系數可根據設備質量 Q1 的大小和擾動頻率 f 的大小確定。

Q1大時，f大時p值可以小一些，Q1小而f大時p值可以大一些。一般情況下，p≈1.1~1.4。

2、確定干擾頻率f=n/60(Hz)。（n-設備速度每分鐘）。

3、嘗試確定隔振器S的數量。

4、計算每個隔離器的負載P=W/S(N)。

5、從隔振器的特性圖中，找出合適的隔振器型號以及相應的壓縮F和垂直固有頻率f。

6、需要計算徑向剛度時，可以參考特性表。

7、隔振設計必須滿足：

（1)具有一定的隔振效率zt型阻尼彈簧減震器安裝要求，T≥80%，即頻率比f(wàn)/f0≥2.5。

（2)隔振系統的振動量（幅度或速度、加速度）小于允許值。一般振動速度為Vmax但不同設備有不同的評價值，請參考相關設備評價標準。
